Линии и точки


Процедура PutPixel.

Выводит заданным цветом точку по указанным координатам. Заголовок:

Procedure PutPixel(X,Y: Integer; Color: Word);

Здесь X, Y- координаты точки; Color - цвет точки.

Координаты задаются относительно левого верхнего угла окна или, если окно не установлено, относительно левого верхнего угла экрана.

Следующая программа периодически выводит на экран «звездное небо» и затем гасит его. Для выхода из программы нажмите любую клавишу.

Uses CRT, Graph;

type

PixelType = record

x, у : Integer; end;

const

N = 5000; {Количество "звезд"}

var



d,r,e,k: Integer;

x1,y1,x2,y2: Integer;

a: array [1..N] of PixelType; {Координаты}

begin

{Инициируем графику}

d := Detect; InitGraph(d, r, ' ') ;

e := GraphResult; if e<>grOk then

WriteLn(GraphErrorMsg(e))

else

begin

{Создаем окно в центре экрана}

x1 := GetMaxX div 4;

y1 := GetMaxY div 4;

x2 := 3*x1;

y2 := 3*y1;

Rectangle(x1,y1,x2,y2);

SetViewPort(x1+1,y1+1,x2-1,y2-1,ClipOn);

{Создаем и запоминаем координаты всех "звезд"}

for k := 1 to N do with a[k] do begin

x := Random(x2-x1);

у := Random(y2-y1)

end;

{Цикл вывода}

repeat

for k := 1 to N do

with a[k] do {Зажигаем "звезду"}

PutPixel(x,y,white);

if not KeyPressed then

for k := N downto 1 do with a[k] do {Гасим "звезду"}

PutPixel(x,y,black)

until KeyPressed;

while KeyPressed do k := ord(ReadKey);

CloseGraph

end;

end.

Функция GetPixel.

Возвращает значение типа Word, содержащее цвет пикселя с указанными координатами. Заголовок:

Function GetPixel(X,Y: Integer): Word;

Здесь X, Y - координаты пикселя.

Процедура Line.

Вычерчивает линию с указанными координатами начала и конца. Заголовок:

Procedure Line(X1,Y1,X2,Y2: Integer);

Здесь XL. .Yl - координаты начала (XI, Y1) и конца (Х2, Y2) линии.

Линия вычерчивается текущим стилем и текущим цветом. В следующей программе в центре экрана создается окно, которое затем расчерчивается случайными линиями. Для выхода из программы нажмите любую клавишу.


Uses CRT, Graph;

var

d,r,e : Integer;

x1,y1,x2,y2: Integer;

begin

{Инициируем графику}

d := Detect; InitGraph(d, r, '');

e := GraphResult; if e <> grOk then

WriteLn(GraphErrorMsg(e))

else

begin

{Создаем окно в центре экрана}

x1 := GetMaxX div 4;

y1 := GetMaxY div 4;

x2 := 3*x1;

y2 := 3*y1;

Rectangle(x1,y1,x2,y2);

SetViewPort(x1+1,y1+1,x2-1,y2-1,ClipOn);

{Цикл вывода случайных линий}

repeat

SetColor(succ(Random(16))); {Случайный цвет}

Line(Random(x2-x1), Random(y2-y1),

Random(x2-x1), Random(y2-y1))

until KeyPressed;

if ReadKey=#0 then d:= ord(ReadKey);

CloseGraph

end

end.

Процедура LineTo.

Вычерчивает линию от текущего положения указателя до положения, заданного его новыми координатами. Заголовок:

Procedure LineTo(X,Y: Integer);

Здесь X, Y - координаты нового положения указателя, они же - координаты второго конца линии.

Процедура LineRel.

Вычерчивает линию от текущего положения указателя до положения, заданного приращениями его координат. Заголовок:

Procedure LineRel (DX, DY: Integer);

Здесь DX, DY- приращения координат нового положения указателя. В процедурах LineTo и LineRel линия вычерчивается текущим стилем и текущим цветом.

Процедура SetLineStyle.

Устанавливает новый стиль вычерчиваемых линий. Заголовок:

Procedure SetLineStyle(Type,Pattern,Thick: Word)

Здесь Type, Pattern, Thick - соответственно тип, образец и толщина линии. Тип линии может быть задан с помощью одной из следующих констант:

const

SolidLn= 0; {Сплошная линия}

DottedLn= 1; {Точечная линия}

CenterLn= 2; {Штрих-пунктирная линия}

DashedLn= 3; {Пунктирная линия}

UserBitLn= 4; {Узор линии определяет пользователь}

Параметр Pattern учитывается только для линий, вид которых определяется пользователем (т.е. в случае, когда Туре = UserBitLn). При этом два байта параметра Pattern определяют образец линии: каждый установленный в единицу бит этого слова соответствует светящемуся пикселю в линии, нулевой бит - несветящемуся пикселю. Таким образом, параметр Pattern задает отрезок линии длиной в 16 пикселей. Этот образец периодически повторяется по всей длине линии.



Параметр Thick может принимать одно из двух значений:

const

NormWidth = 1; {Толщина в один пиксель}

ThickWidth = 3; {Толщина в три пикселя}

Отметим, что установленный процедурой стиль линий (текущий стиль) используется при построении прямоугольников, многоугольников и других фигур.

В следующем примере демонстрируются линии всех стандартных стилей, затем вводятся слово-образец и линия с этим образцом заполнения (рис. 14.4). Для выхода из программы введите ноль.

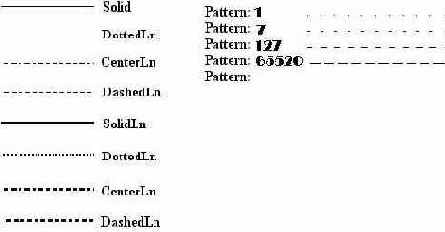

рис.14.4. Образцы линий

Uses CRT, Graph;

const

style: array [0..4] of String [9] = (

'SolidLn ', 'DottedLn ', 'CenterLn 'DashedLn', 'UserBitLn');

var

d,r,e,i,j,dx,dy: Integer;

p: Word;

begin

{Инициируем графику}

d := Detect; InitGraph(d, r, '');

e := GraphResult; if e <> grOk then

WriteLn (GraphErrorMsg(e))

else

begin

{Вычисляем смещение линий}

dx := GetMaxX div 6;

dy := GetMaxY div 10;

{Выводим стандартные линии}

for j := 0 to 1 do {Для двух толщин}

begin

for i := 0 to 3 do {Четыре типа линий}

begin

SetLineStyle(i, 0, j*2+1);

Line(0,(i+j*4+l)*dy,dx,(i+j*4+l)*dy);

OutTextXY(dx+10, (i+j*4+l)*dy,style [i])

end

end;

{Вводим образец и чертим линию}

 j := 0;

dy := (GetMaxY+1) div 25;

repeat

OutTextXY(320,j*dy,'Pattern: ');

GotoXY(50,j+1);

ReadLn(p); if p <> 0 then

begin

SetLineStyle(UserBitLn,p,NormWidth);

Line(440,j*dy+4, 600, j*dy+4);

inc(j)

end

until p = 0;

CloseGraph

end

end.

Процедура GetLineSettings.

Возвращает текущий стиль линий. Заголовок:

Procedure GetLineSettings(var Stylelnfo: LineSettingsType)

Здесь Stylelnfo - переменная типа LineSettingsType, в которой возвращается текущий стиль линий.

Тип LineSettingsType определен в модуле Graph следующим образом:

type

LineSettingsType = record

LineStyle: Word; {Тип линии}

Pattern : Word; {Образец}

Thickness: Word {Толщина}

end;



Процедура SetWriteMode.

Устанавливает способ взаимодействия вновь выводимых линий с уже существующим на экране изображением. Заголовок:

Procedure SetWriteMode(Mode);

Здесь Mode - выражение типа Integer, задающее способ взаимодействия выводимых линий с изображением.

Если параметр Mode имеет значение 0, выводимые линии накладываются на существующее изображение обычным образом (инструкцией МОV центрального процессора). Если значение 1, то это наложение осуществляется с применением логической операции XOR (исключительное ИЛИ): в точках пересечения выводимой линии с имеющимся на экране изображением светимость пикселей инвертируется на обратную, так что два следующих друг за другом вывода одной и той же линии на экран не изменят его вид.

Режим, установленный процедурой SetWriteMode, распространяется на процедуры Drawpoly, Line, LineRel, LineTo и Rectangle. Для задания параметра Mode можно использовать следующие определенные в модуле константы:

const

CopyPut = 0;{Наложение операцией MOV}

XORPut = 1;{Наложение операцией XOR}

В следующем примере на экране имитируется вид часового циферблата (рис. 1.4.5). Для наглядной демонстрации темп хода «часов» ускорен в 600 раз (см. оператор Delay (100)). При желании Вы сможете легко усложнить программу, связав ее показания с системными часами и добавив секундную стрелку. Для выхода из программы нажмите на любую клавишу.



Рис. 14.5. Часовой циферблат

Uses Graph, CRT;

var

d,r,r1,r2,rr,k,

x1,y1,x2,y2,x01,y01: Integer;

Xasp,Yasp : Word;

begin

{Инициируем графику}

d := detect; InitGraph(d, r, '');

k := GraphResult; if k <> grOK then

WriteLn(GraphErrorMSG(k))

else

begin

{Определяем отношение сторон и размеры экрана}

x1 := GetMaxX div 2;

y1 := GetMaxY div 2;

GetAspectRatio(Xasp, Yasp);

{Вычисляем радиусы:}

r:= round(3*GetMaxY*Yasp/8/Xasp);

r1 := round(0.9*r); {Часовые деления}

г2 := round(0.95*r); {Минутные деления}

{Изображаем циферблат}

Circle(x1,y1,r); {Первая внешняя окружность}



Circle(x1,y1,round(1.02*г) ); {Вторая окружность}

for k := 0 to 59 do {Деления циферблата}

begin

if k mod 5=0 then

rr := r1 {Часовые деления}

else

rr : = r2; {Минутные деления}

{Определяем координаты концов делений}

x0l := x1+Round(rr*sin(2*pi*k/60));

y0l := y1-Round(rr*Xasp*cos(2*pi*k/60)/Yasp);

x2 := x1+Round(r*sin(2*pi*k/60));

y2 := y1-Round(r*Xasp*cos(2*pi*k/60)/Yasp);

Line(x01,y01,x2,y2) {Выводим деление}

end;

{Готовим вывод стрелок}

SetWriteMode(XORPut);

SetLineStyle(SolidLn,0,ThickWidth);

{Счетчик минут в одном часе}

{k = минуты}

r := 0;

{Цикл вывода стрелок}

repeat

for k := 0 to 59 do if not KeyPressed then begin

(Координаты часовой стрелки} x2 := x1+Round(0.85*r1*sin(2*pi*r/60/12));

y2 := y1-Round(0.85*r1*Xasp*cos(2*pi*r/60/12)/Yasp);

{Координаты минутной стрелки}

x01 := x1+Round(r2*sin(2*pi*k/60));

y01 := y1-Round(r2*Xasp*cos(2*pi*k/60)/Yasp);

{Изображаем стрелки}

Line(x1,y1,x2,y2);

Line(x1,y1,x01,y01) ;

Delay(100); {Для имитации реального темпа нужно установить задержку 60000}

{Для удаления стрелок выводим их еще раз!}

Line(x1,y1,x01,y01);

Line(x1,y1,х2,у2);

{Наращиваем и корректируем счетчик минут в часе}

inc(r); if r=12*60 then

r := 0

end

until KeyPressed;

if ReadKey=#0 then k := ord(ReadKey);

CloseGraph

end

end.
